换热器

一、换热器概述：

加热炉窑为了降低能耗，在烟道中设置换热器，以回收烟气中的大量余热，达到节约燃料、降低生产成本，提高燃烧温度、增加炉子的产量。换热器是余热利用的理想设备，在熔化炉、加热炉、热处理炉等各种工业炉窑上得到广泛应用。炉用空气换热器的种类很多，目前国内外绝大多数采用的是金属换热器，空气换热器是利用炉窑排出的尾气热量将空气预热至一定的温度后返回炉内助燃或用于其它设备。金属换热器具有体积小、热交换效率高、严密性好、结构简单等特点。

二、列管式空气换热器简介：

列管式空气换热器结构紧凑，水平、垂直烟道均能适用。该换热器传热面由管束组成，烟气（热源）在管外流动，助燃空气在管内流动。在换热管内加入麻花插件，用来改变空气传热面上流体的附面层，增加流动介质的紊流强度，增强空气侧的对流给热，从而提高了换热器的传热效率。由于列管式空气换热器所需的制作材料钢管和钢板市场供应充足，制作、安装工艺简单，不易漏气，不积灰等优点，因此在国内外得到普遍推广使用。

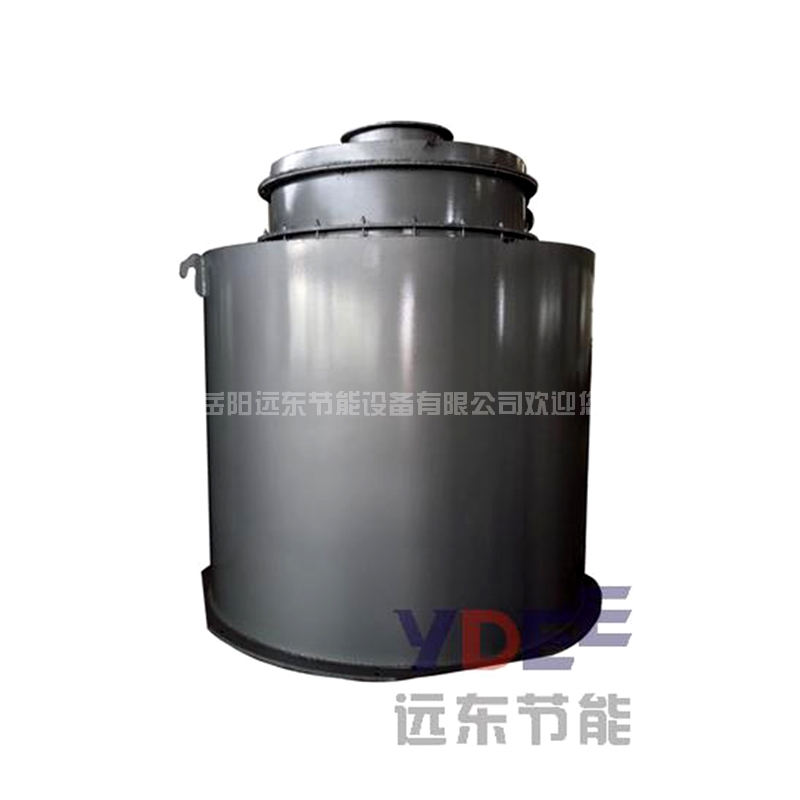

三、圆筒式空气换热器简介：

圆筒式空气换热器结构紧凑，适用于垂直烟道。该换热器为圆筒式结构，由内筒、中筒、外筒巧妙地组合而成，内筒为换热筒，中筒为喷流筒。烟气在内筒通过，预热空气在外筒内以一定的速度通过中筒喷射到内筒上，从而获得热量。此换热器可适用高温烟气及含尘多的烟气，安装简便，可以作为烟囱的一部份。

四、管式空气换热器简介：

管式空气换热器比较长，适用于水平烟道。烟气在内筒通过，预热空气在外筒内以螺旋切线方向进入换热器夹层，换热后的热风从螺旋通道的另一端输出。管式换热器由于行程比较长，烟气与空气在管道中停留的时间比较长，所以换热效率高，而且安装方便。可与圆通式换热器结合使用。
