电磁搅拌器

产品属性

  • 所属分类:配套系列
  • 产品编号:1566886721
  • 浏览次数:0
  • 发布日期:2021-05-27
  • 产品概述
  • 性能特点
  • 技术参数

一、电磁搅拌器功能:直流励磁旋转式电磁搅拌器通过直流磁场发生器,产生强大的蝶形磁场,在变频电机的驱动下磁体作旋转运动,在搅拌器平面上方一定高度内激发交变磁场。它具有耗能小、供电简单、操作安全可靠等特点。它能有效地提高合金在熔化过程中燃料的利用率、降低烧损、降低工人的劳动强度、降低熔体温差、提高合金的产品质量,是现代合金冶炼中不可缺少的配套设备。为提高合金冶炼质量提供了有效保证。

二、产品型号极其意义:

Z     J     R    □   -    □  -     D

                        D:底装式

                               □磁体直径(mm)

                                      □金属(X:锌T:铜L铝)

                                R: 适用于熔炼炉

                             J:电磁搅拌器

                                       Z:磁力源为直流电流励磁

三、结构特点和组成部分:

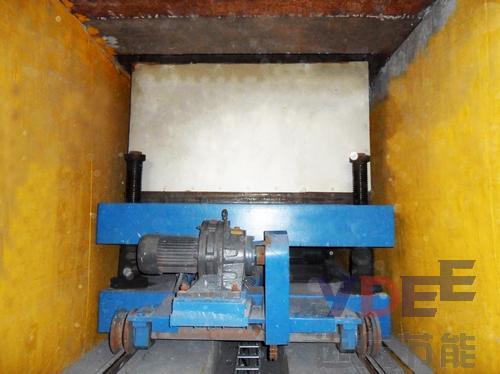

1、结构:磁体采用直流电作为励磁的电源,电流可调,能够方便地调整电流的大小,在设备容量的范围内任意地调整磁场强度,能够满足不同的工况要求。采用变频器与变频电机作为磁场发生器作旋转运动的动力,能够在给定的范围内,任意地调整磁场发生器的交变运动频率,从而达到较佳的搅拌效果。采用自动行走电机对整套设备(电磁搅拌器本体)进行左右行走,能够满足一台电磁搅拌器同时用于三台以下合金熔炼炉使用电磁搅拌器的要求。磁体平面能够自动调整高度,满足不同炉底高度的熔炼炉对电磁搅拌器的要求。

2、基本组成:它由下面几部分组成:a.磁场发生器:它是磁场的产生体。b.升降机构:能够自由无级的向上或向下运动,满足用户不同炉底高度要求。c.行走机构:能够使电磁搅拌器进退运动,满足电磁搅拌器不同工位及休息位的转换。d.主旋转运动机构及集电滑环系统:旋转运动是由变频电机及减速机组成。提供了磁场发生器的主旋转运动。集电滑环系统为旋转运动磁体提供了直流电。e.控制柜:控制柜为磁场发生器提供直流电和主运动变频电机运动的变频电源。f.拖链:方便地将电源柜电缆与电磁搅拌器本体电缆连接起来。

四、基本工作原理和使用条件:

1、基本工作原理:当线圈通以直流电时,在铁芯中就会产生恒定的磁场,铁芯按预设结构摆置,磁力线在空间以一定形状散布,在旋转的电动机作用下,就会产生交变的旋转磁场。磁场作用于熔体合金上,产生感生电流,感生电流激发的磁场与原磁场相互作用,使导电的金属液体与外加旋转磁场作同方向运动,从而达到搅拌的目的。

2、使用条件:海拔高度不超过2000m;环境温度-30℃~40℃;工作制:连续;户内外均可使用,户外使用时必须设置防雨、防曝晒顶棚;额定气压:0~10MPa。防护等级IP23;型号、技术参数与外形尺寸图。

电磁搅拌器
